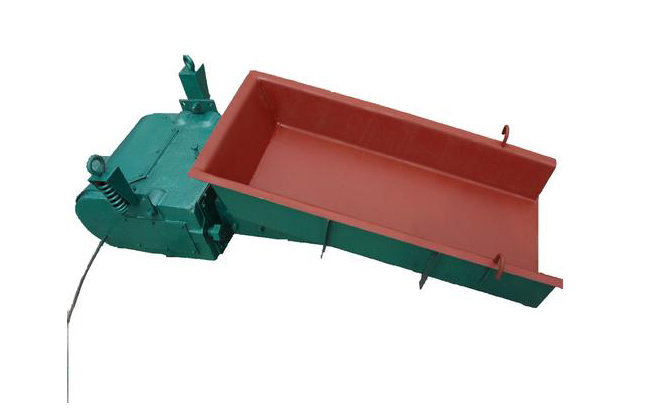

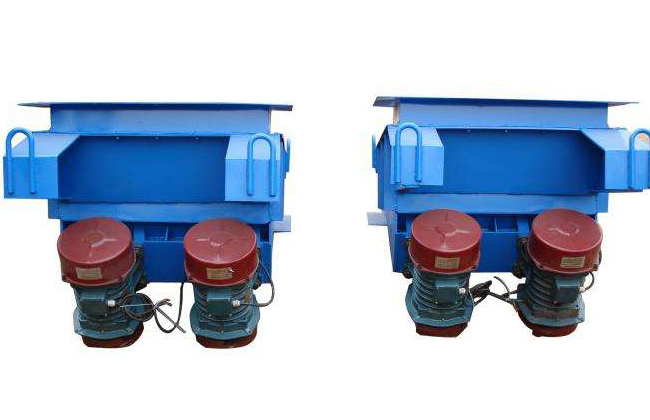

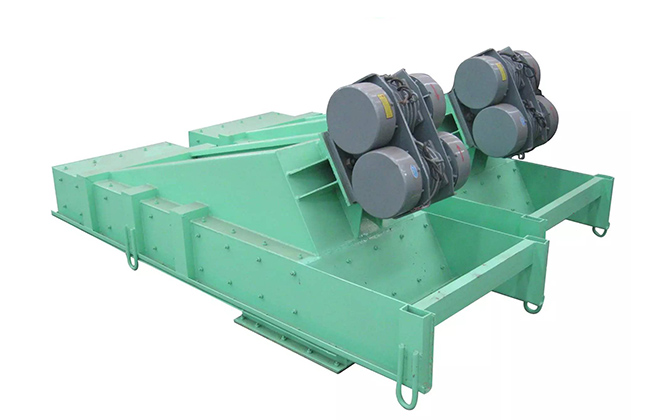

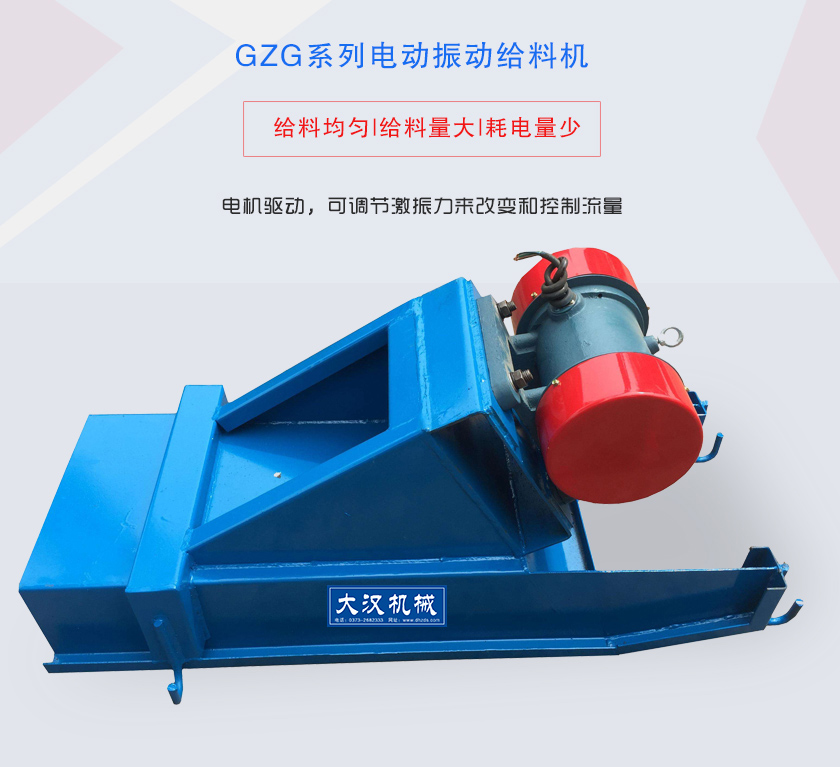

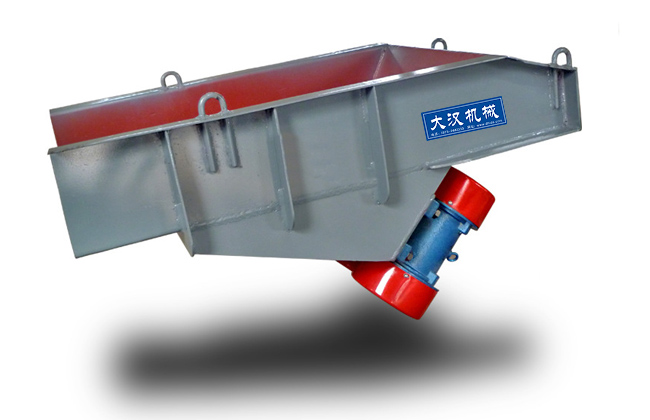

GZG系列電機振動給料機產品概述

GZG系列電機振動給料機是利用兩臺偏心振動電機的同步原理，產生與水平面成60°角的合力，通過周期振動，從而推動給料槽內的物料做拋擲或滑行運動，達到把顆粒狀，小塊狀及粉狀物料從貯料倉中均勻，定量，連續地給到受料設備中，如向破碎、選煤、篩分、運輸、包裝機械等給料、配料等，適應于自動配料、定量包裝和自動控制，實現流水作業自動化。

GZG系列電機振動給料機分類

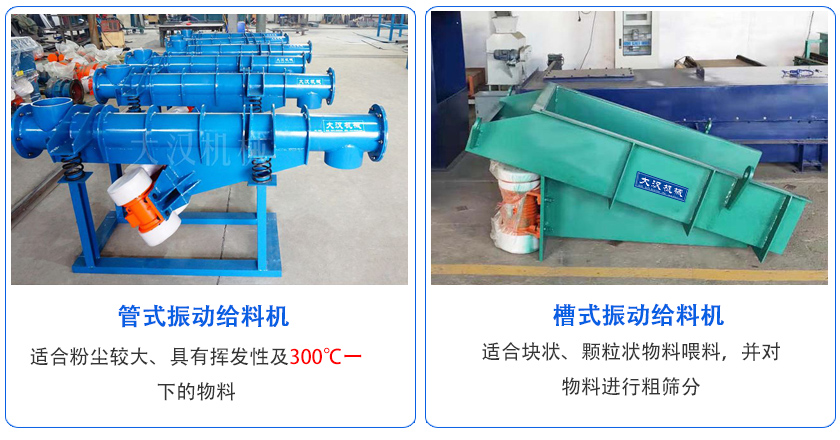

一、按外形分類

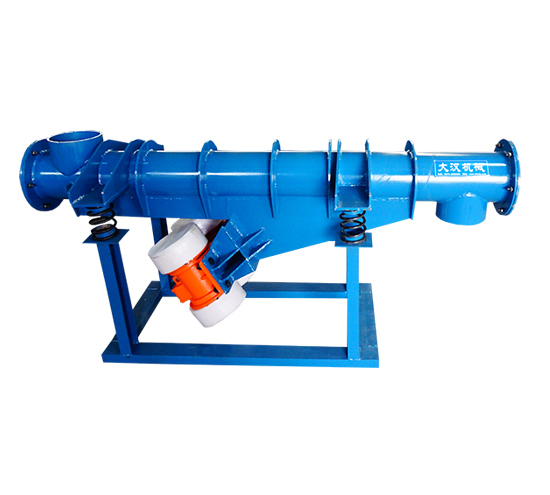

管式振動給料機：是一種在封閉的圓形管道內輸送粉狀、顆粒狀產品的設備，可避免輸送過程中細粉的產生，非常適用于輸送易碎、易碎、易碎的物料。長可達 20英尺（6米），并可串聯，長可達 100 英尺（30米）。

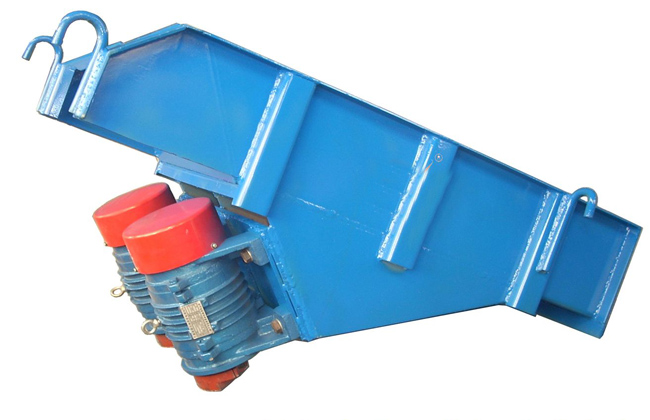

槽式振動給料機：利用振動電機作為振動源，使物料被拋起并向前運動，靠輸送槽的往復振動來輸送物料，槽寬從6英寸到5英尺不等，輸送長度可達10米?？啥鄼C串聯使用，實現長距離輸送。

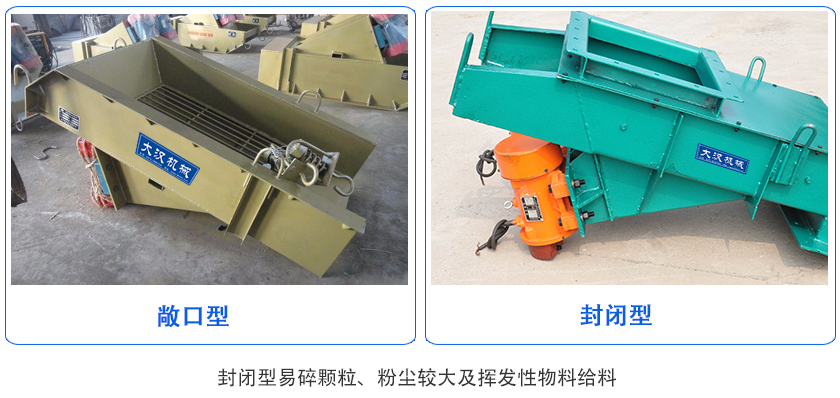

二、按客戶使用環境分類

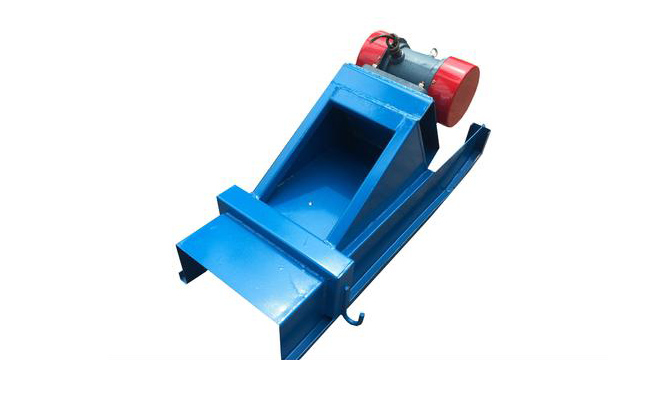

敞口型：給料機上面敞開，比較適合下振式。

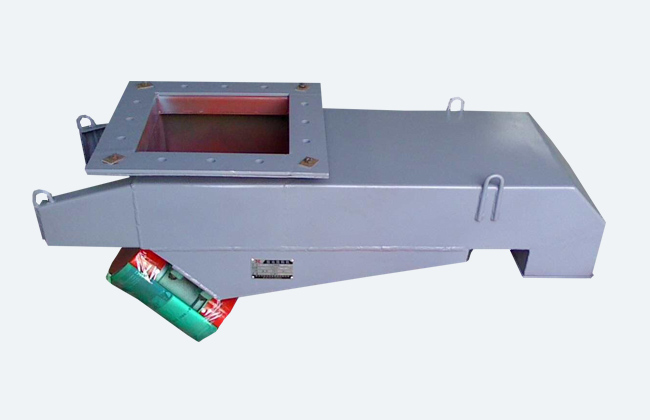

封閉型：除進出料口外全部密封，適合易碎顆粒、粉塵較大及揮發性物料給料。

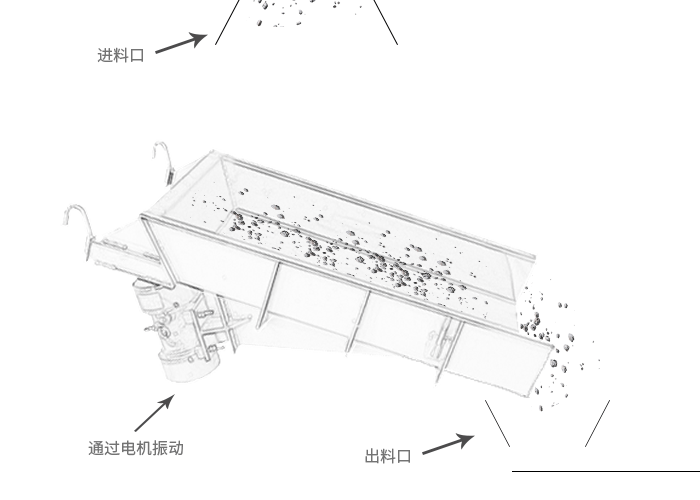

GZG系列電機振動給料機工作原理

GZG系列電機振動給料機利用振動電機或兩臺電動機帶動激振器驅動給料槽沿傾斜方向作周期直線往復振動來實現，當給料槽振動的加速度垂直分量大于重力加速度時，槽中的料被拋起，并按照拋物線的軌跡向前跳躍運動，拋起和下落在瞬間完成，由于激振源的連續激振，給料槽連續振動，槽中的煤連續向前跳躍，以達到給料的目的。

GZG系列電機振動給料機主要特點

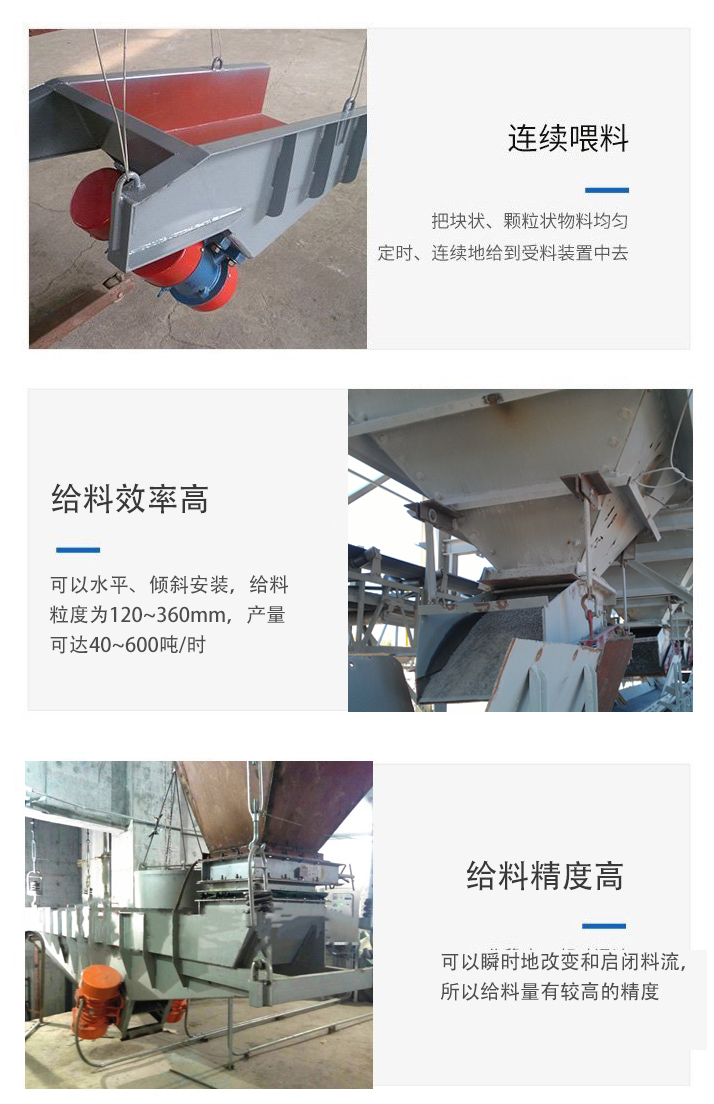

1、利用特制振動電機自同步原理，起動迅速、工作穩定、停車平穩，給料粒度為120~360mm，產量可達40~600噸/時。

2、可以通過人工調節激振力來改變和控制流量，也可以采用變頻器的功率輸出無極調整該系列振動給料機的激振力或者使用變頻器的頻率調節來調整電機的振動頻率來來達到控制該系列振動給料機的流量的目的。

3、料槽的進出料也可根據需要制成單點/多點進料、單點/多點出料等形式。

4、用于配料、定量給料時為保證給料均勻穩定，防止物料自流應水平安裝，如進行一般物料連續給料，可下傾10°安裝。對于黏性物料及含水量較大的物料可以下傾15°安裝。

5、該機可配套反接制動控制箱，該控制箱可使給料機在短時間內迅速停機，使給料機快速通過共振區，另外：還具有過流、過壓、斷相保護作用，還可應用戶要求。增加能耗制動，快慢加料，遠程控制及無線調速等功能。

GZG系列電機振動給料機規格型號

型號	生產率t/h	給料槽尺寸寬*長*高mm	運行方式	粒度mm	振動電機					重量Kg
					電壓V	頻率Hz	型號	功率KW	振動頻率次/分
GZG30-4	15	300*1000*160	連續	120	380	50	YZD2.5-4	0.18*2	1450	110
GZG40-4	30	400*1200*160					YZD5-4	0.25*2		155
GZG50-4	50	500*1200*160					YZD8-4	0.4*2		190
GZG60-4	80	600*1800*180		180			YZD16-4	0.75*2		410
GZG70-4	100	700*1800*200		180			TZP20-4	1.1*2		440
GZG80-4	200	800*2000*225		200			TZD32-4	1.5*2		640
GZG90-4	300	900*1500*300		250			YZD50-4	2.2*2		730
GZG110-4	400	1100*1500*300								900
GZG130-4	500	1300*1500*400		350						1000
GZG70-6	80	700*1800*200		150			YZD20-6	1.5*2	960	440
GZG80-6	160	800*2000*225		180			YZD30-6	2.2*2		670
GZG90-6	240	900*1500*300		240			YZD40-6	3.0*2		740
GZG110-6	320	1100*1500*300					YZD50-6	3.7*2		940
GZG130-6	400	1300*1500*400		320						1040
GZG150-6	500	1500*1800*500								2000
GZG180-6	800	1800*1800*500					YZD75-6	5.5*2		2590
ZG200-6	1000	2000*2000*500		360						3700

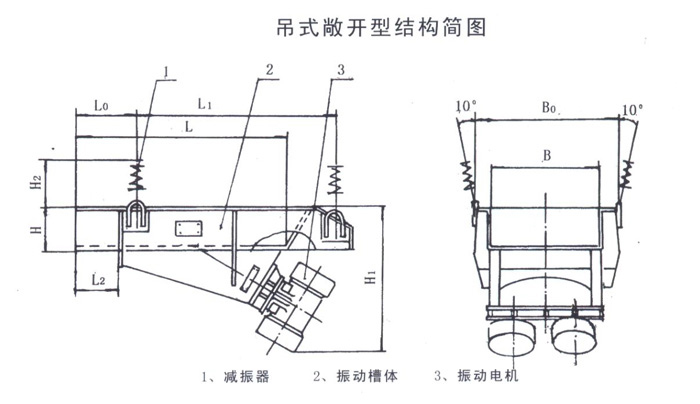

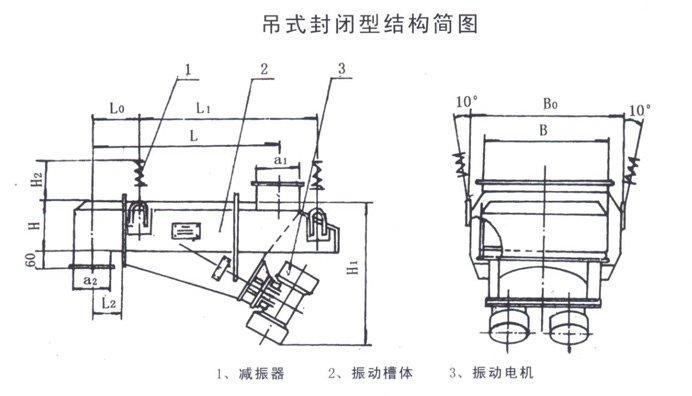

GZG系列電機振動給料機外型尺寸表

型號	B	B1	B2	L	L1	L2	L3	H	H1	H2	H3	立即咨詢
GZG30-4	300	260	380	1000	270	1070	1120	160	620	800	500
GZG40-4	400	350	490	1200	320	1180	1320	160	630	830	600
GZG50-4	500	450	600	1200	350	1200	1360	160	720	940	620
GZG60-4	600	540	720	1800	425	1700	1860	180	840	1150	800
GZG70-4	700	630	820	1800	425	1700	1880	200	860	1170	8730
GZG80-4	800	720	970	2000	500	1900	2120	225	980	1320	950
GZG90-4	900	790	1100	1500	400	1600	1810	300	1090	1300	890
GZG110-4	1100	1000	1300	1500	400	1600	1920	300	1100	1350	980
GZG130-4	1300	1200	1520	1500	450	1600	1990	400	1200	1500	1020
GZG70-6	700	630	820	1800	425	1700	1880	200	860	1170	830
GZG80-6	800	720	970	2000	500	1900	2120	225	980	1320	950
GZG90-6	900	790	1100	1500	400	1600	1810	300	1090	1300	890
GZG110-6	1100	1000	1300	1500	400	1600	1920	300	1100	1350	980
GZG130-6	1300	1200	1520	1500	450	1600	1990	400	1200	1500	1020
GZG150-6	1500	1360	1770	1800	500	1900	2420	500	1470	1680	4600
GZG180-6	1800	1800	2090	1800	500	2100	2640	500	1620	1870	1410
GZG200-6	2000	1820	2320	2000	2000	2100	2730	500	1620	1880	1450

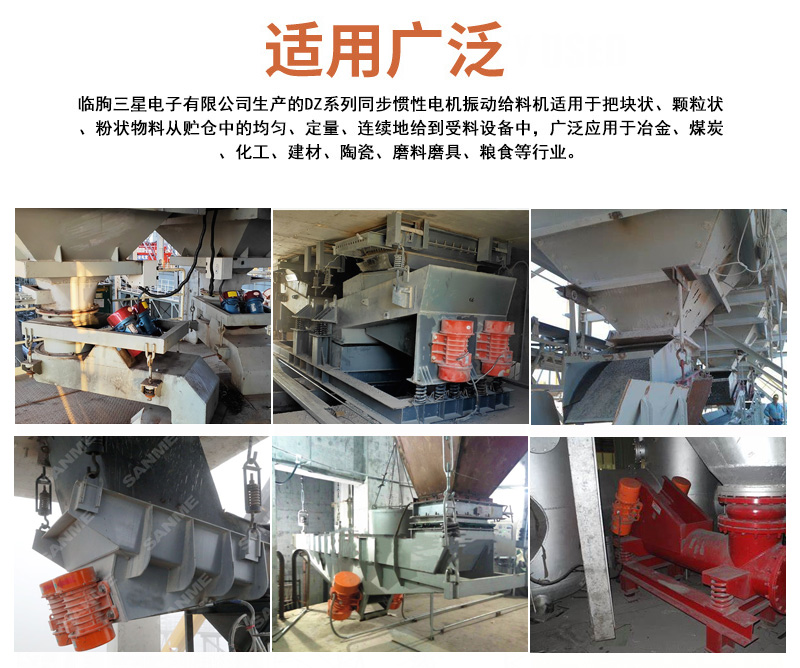

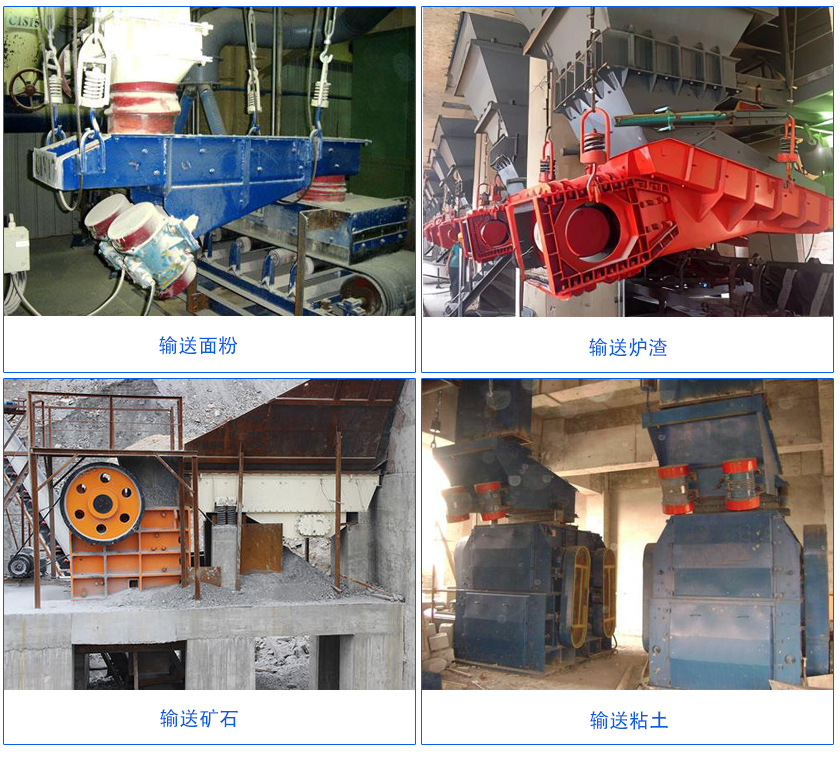

GZG系列電機振動給料機行業應用

電機振動給料機用于把塊狀、顆粒狀及粉狀物料從貯料倉或漏斗中均勻連續或定量地給到受料裝置中去。如向破碎、選煤、篩分、運輸、包裝機械等給料、配料等，減少了工人站在裝配線和自動化生產過程中的需要，維修成本也可能比機械??給料機的維修成本低得多。

GZG系列電機振動給料機客戶案例

GZG電機振動給料機選型

1、物料性質（粒度、水分、比重、磨擦系數等）

因為散料處理工程中物料品種的繁多，即便同品種而性質又不僅相同，以及生產工藝的差異等復雜原因，所以目前難以給出諸多物料在各種條件下的性質影響系數，通常則以物料粒度為條件給出性質影響系數約略數值。如下表：

物料粒度	塊狀	顆粒狀	粉末狀
物料性質影響系數	0.5---0.7	0.9---1	0.4---0.6

一些物料性質影響系數如下表，可供比較使用：

物料	比重	水份%	粒度	影響系數
砂	1.6	4-6	20目	0.8
砂	1.6	0	20目	0.56
芒硝	1.4	0	20-50目	0.84
碎石	1.6	0	20毫米	0.54
蘇打粉	1.2	0	20-100目	0.465

2、機器(工作面)安裝傾如下表:

傾角	-15度	-10度	-5度	0度	5度	10度	15度
傾角影響系數	0.6—0.8	0.8—0.9	0.9—0.95	1	1.05—1.1	1.3—1.4	1.5—2.0

機器工作面下傾(特別是下傾至15度)，比水平可大大提高生產率，應在安裝條件和工藝條件許可情況下有效利用。例:在工作面下傾15度時，水泥可提高約70%；石英砂可提高約60%；鐵礦石可提高約115%，其它物料可參照分析估計。

3、料層厚度

料層厚度	薄料層	中厚料層	厚料層
料層厚度影響系數	0.9---1	0.8—0.9	0.7---0.8

此表僅適用于顆粒狀和塊狀物料，有關實驗表明：顆粒狀和塊狀物料料層厚度變化則對生產率影響不太大，粉狀物料料層厚度變化則對生產率影響較大，如水泥,，料層厚度從薄增至30毫米，生產率降約80%；從30毫米增至60毫米，生產率基本不變；從60毫米增至100毫米，生產率卻回增約300%。所以，對粉狀物料料層厚度變化對生產率的影響，盡量通過實驗測定，如不具備實驗條件蠻應參照其它粉狀物料的實驗資料進行估計，在找不到其它參考資料時，可大致取0.5—0.6。

電機振動給料機使用條件：

1、環境溫度不超過+40℃；

2、在環境溫度為20±5℃時，周圍介質相對濕度不大于85%；

3、周圍沒有嚴重腐蝕及影響電氣絕緣的介質。
